WEW系列微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
18678650712
產品細節
產品介紹：

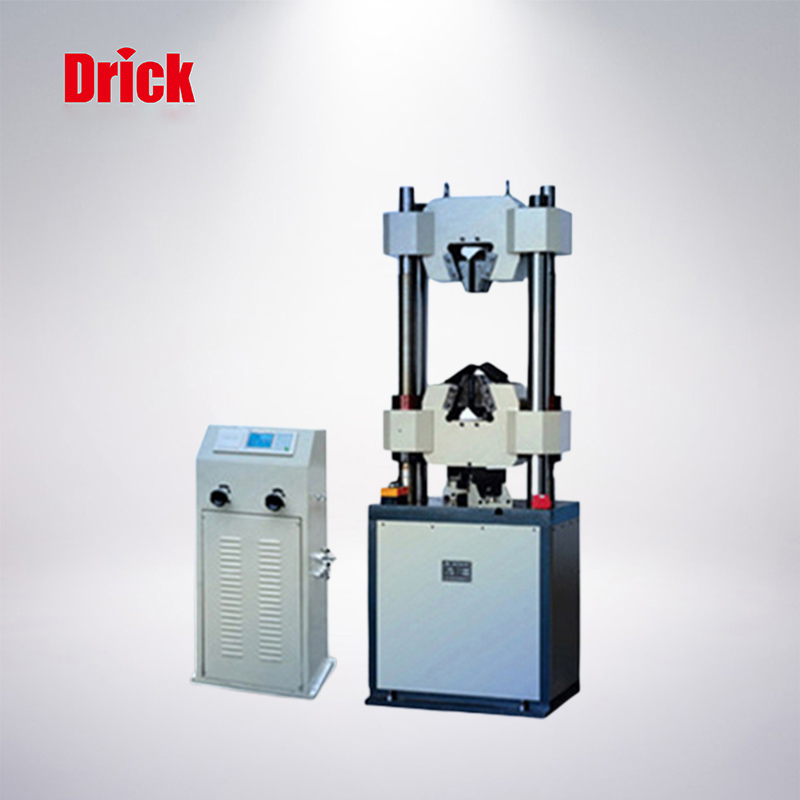

WEW系列微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
本機由雙立柱雙絲杠油缸下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。
性能特點：
1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。
4、對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
5、實驗數據（試驗力、位移、變形、時間）和試驗曲線隨試驗過程實時屏幕顯示。
6、根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間曲線上找到試驗結果的相關對應點。
7、實驗結束后試樣信息、實驗數據、試驗曲線等自動存儲。
8、用戶可根據實際需求任意編輯標準文本報表格式或EXCEL文本報表格式
9、當負荷超過滿量程的2%-5%時自動過載保護停機
10、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄
11、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
技術參數：
產品型號 | WEW-100B | WEW-300B | WEW-600B | WEW-1000B | ||
主機結構形式 | 雙立柱雙絲杠油缸下置式結構 | |||||
最大試驗力 | 100 kN | 300 kN | 600 kN | 1000 kN | ||
試驗機級別 | 1級 | |||||
試驗力測量范圍 | 2%-100% | |||||
力分辨率 | 1/300000 | |||||
變形測量裝置 | 電子式引伸計 | |||||
變形示值 相對誤差 | ≦示值的±0.5% | |||||
位移測量裝置 | 拉線式光電編碼器 | |||||
位移示值 相對誤差 | ≦示值的±1% | |||||
位移分辨力 | 0.01mm | |||||
活塞最大移動速度 | 70（mm/min） | |||||
橫梁調整速度 | 120（mm/min） | |||||
活塞最大行程 | 250mm | |||||
控制方式 | 手動加載 | |||||
有效拉伸空間 | 650mm | |||||
有效壓縮空間 | 550mm | |||||
立柱間距 | 540mm | 540mm | 540 | 650mm | ||
夾緊方式 | 液壓自動夾緊 | |||||
圓試樣夾持直徑 | φ6-φ26mm | φ6-φ26mm | φ13-φ40mm | φ13-φ40mm | ||
扁試樣夾持厚度 | 0-15mm | 0-15mm | 0-15mm | 0-30mm | ||
扁試樣夾持寬度 | 70mm | 70mm | 75mm | 75mm | ||
上下壓盤尺寸 | φ160/204*204mm（選配） | |||||
彎曲支輥間距 | 600 mm | |||||
彎曲支輥寬度 | 140mm | |||||
安全保護裝置 | 機械限位保護和軟件過載保護 | |||||
主機外形尺寸 | 810×560×2050 | 810×560×2050 | 830×580×2150 | 10600×660×2450 | ||
主機電源 | 0.55KW | 0.55KW | 0.55KW | 0.75KW | ||
油源控制柜外形尺寸 | 960×630×900 | 960×630×900 | 960×630×900 | 960×630×900 | ||
控制柜電源 | 1.5 KW | 1.5 | 1.5 | 1.5 | ||
主機機重量 | 1500kg | 1800kg | 2100kg | 2800kg | ||
